غلاف عمودي وأنبوب مبادل حراري

شركة Wuxi Hongdinghua Chemical Equipment Co.، Ltd. ، كشركة مصنعة مهنية للمبادل الحراري العمودي والأنبوب ، لديها سنوات عديدة من التعاون مع العملاء من الصناعات البترولية والكيميائية والأدوية وحماية البيئة والصناعات المعدنية. المبادل الحراري هو أكثر المعدات استخدامًا بين المعدات التي توفرها Wuxi Hongdinghua Chemical Equipment Co.، Ltd. خاصةً للمبادلات الحرارية للقذيفة والأنبوب.

يمكن تصنيف المبادلات الحرارية ذات الغلاف والأنبوب إلى العديد من الأسماء المختلفة وفقًا لبنيتها الداخلية ، أو وفقًا لوضع التدفق المتوسط ​​داخل المبادل الحراري للقذيفة والأنبوب ، أو تطبيقاتها ، مثل المكثف ، والمبرد ، والسخان ، والتسخين المسبق ، والمرجح ، والمصيدة الباردة ، ومكثف التمرير متعدد الأنبوب ، ومبادل حراري على شكل حرف U ، ومبادل حراري للرأس العائم ، ومبادل حراري لصندوق التعبئة ، وما إلى ذلك ، بأسماء عديدة.

تصنف Wuxi Hongdinghua Chemical Equipment Co.، Ltd. العديد من المبادلات الحرارية للقذيفة والأنبوب وفقًا لمواضع التثبيت الخاصة بهم باستخدام مصطلحات أكثر سهولة ومفهومة:

غلاف عمودي وأنبوب مبادل حراري

غلاف أفقي وأنبوب مبادل حراري

الهيكل الأساسي لجميع هذه المبادلات الحرارية بأسماء مختلفة يكاد يكون بنفس البنية أو هيكل مشابه ؛

يتضمن هيكل المبادل الحراري للقذيفة والأنبوب ما يلي:

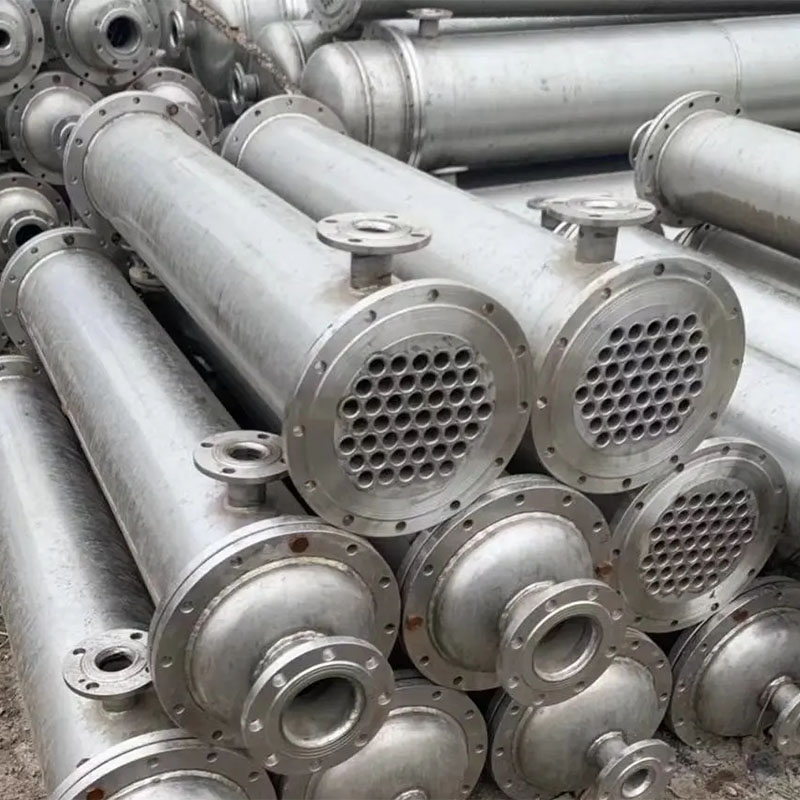

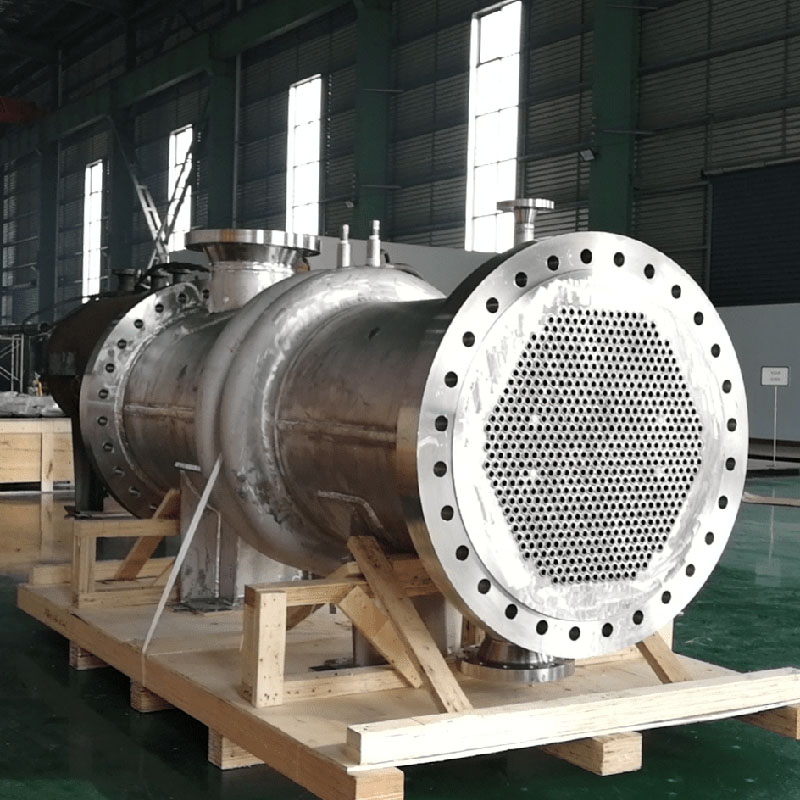

تتكون المبادلات الحرارية ذات الغلاف والأنبوب بشكل أساسي من غطاء محرك السيارة (غطاء متكامل) ، وألواح أنبوبية ، وأنابيب ، وأغلفة ، وألواح حاجز.

عادة ما تكون القشرة أسطوانية. الأنابيب مستقيمة أو على شكل حرف U. لتحسين كفاءة نقل الحرارة للمبادلات الحرارية ، يمكن أيضًا استخدام الأنابيب الملولبة والأنابيب ذات الزعانف وما إلى ذلك. يشتمل نمط تخطيط الأنابيب على مثلثات متساوية الأضلاع ومربعات ومربعات زاوية ومثلث زاوية.

خصائص وتطبيقات المبادل الحراري ذي الأنبوب الصدفي العمودي:

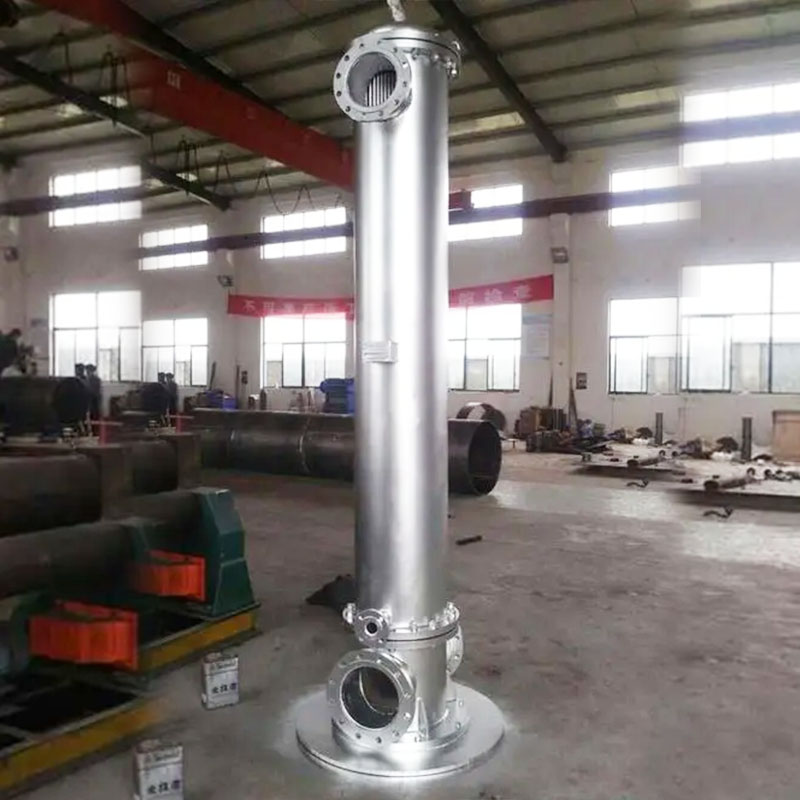

يتكون المبادل الحراري للغطاء والأنبوب الرأسي من غلاف وحزمة أنبوب تحتوي على العديد من الأنابيب ، ويتم التبادل الحراري بين السوائل الباردة والساخنة من خلال جدران الأنبوب. كمعدات التبادل الحراري القياسية التقليدية ، تُستخدم المبادلات الحرارية للقذيفة والأنبوب على نطاق واسع في الصناعة الكيميائية وتكرير النفط والصناعات البتروكيماوية والطاقة والطاقة النووية والأجهزة الصناعية الأخرى ، خاصة في المبادلات الحرارية ذات درجة الحرارة العالية والضغط العالي والمبادلات الحرارية واسعة النطاق ، والتي تحتل ميزة مطلقة.

تفاصيل المبادل الحراري ذو الأنبوب الصدفي العمودي:

عادة ، يمكن أن يصل ضغط العمل للمبادلات الحرارية ذات الغلاف الرأسي والأنبوب إلى 4 ميجا باسكال ، ودرجة حرارة التشغيل أقل من 200 درجة مئوية. في بعض الحالات ، يمكن أيضًا تحقيق ضغط ودرجة حرارة أعلى. بشكل عام ، قطر القشرة أقل من 1800 ملم ، وطول الأنبوب أقل من 9 أمتار. في بعض الحالات ، توجد أيضًا أنابيب أكبر أو أطول.

يعمل سطح جدار حزمة الأنبوب المغلق في الغلاف كسطح لنقل الحرارة للمبادل الحراري الداخلي. يتميز المبادل الحراري للأنبوب والغطاء العمودي بهيكل بسيط ، وتكلفة منخفضة ، ومقطع عرضي واسع التدفق ، وسهل التنظيف ؛ ومع ذلك ، فإن معامل نقل الحرارة منخفض ومساحة الأرضية أقل من تلك الموجودة في غلاف النوع الأفقي والمبادل الحراري للأنبوب. يمكن تصنيعها من مواد هيكلية مختلفة (مواد معدنية بشكل أساسي) ويمكن استخدامها في درجات حرارة وضغوط عالية ، مما يجعلها أكثر استخدامًا. تشمل المبادلات الحرارية ذات الغلاف الرأسي والأنبوب مبادلات حرارية لماء بخار ذو أنبوب ثابت عمودي ، ومبادلات حرارية لمياه بخار وأنبوب عمودي مع وصلة تمدد ، وأنواع أخرى. معلمات التحكم الرئيسية للمبادلات الحرارية للغلاف والأنبوب هي منطقة التسخين ، ومعدل تدفق الماء الساخن ، وسعة التبادل الحراري ، ومعلمات الحرارة المتوسطة.

عند تصميم وتصنيع المبادلات الحرارية ذات الغلاف الرأسي والأنبوب ، يرجى تقديم المعلمات والبيانات الفنية التالية إلى Wuxi Hongdinghua Chemical Equipment Co.، Ltd.

1. نوع المبادل الحراري: A: أنبوبي نوع B: U- أنبوب نوع C: نوع رأس عائم

2. منطقة التبادل الحراري: ______ متر مربع (ã ¡)

3. ضغط العمل: جانب الأنبوب ______MPa جانب الهيكل ______MPa

4. درجة حرارة العمل: جانب الأنبوب ______ â جانب الصدفة ______ â

5. المواد:

جانب الأنبوب A: 20 # £ B: S30408 ​​£ C: S32168 £ D: S31603 £ E: Other

جانب الهيكل أ: Q235B £ B: S30408 ​​£ C: S32168 £ D: S31603 £ F: غير ذلك

6. مواصفات أنبوب التبادل الحراري (القطر وسماكة الجدار):

7. النوع: أ: عمودي ب: أفقي

8. جانب الأنبوب: أ: ممر الأنبوب الفردي £ B: الممرات المزدوجة للأنبوب £ C: أربعة ممرات الأنبوب £ D: ستة ممرات الأنبوب £
