المبادل الحراري الأنبوبي والغطاء الأفقي

شركة Wuxi Hongdinghua Chemical Equipment Co.، Ltd. ، كشركة مصنعة مهنية للمبادل الحراري الأنبوبي والغطاء الأفقي ، لديها سنوات عديدة من التعاون مع العملاء من الصناعات البترولية والكيميائية والأدوية وحماية البيئة والصناعات المعدنية. المبادل الحراري هو أكثر المعدات استخدامًا بين المعدات التي توفرها Wuxi Hongdinghua Chemical Equipment Co.، Ltd. خاصةً للمبادلات الحرارية للقذيفة والأنبوب.

يمكن تصنيف المبادلات الحرارية ذات الغلاف والأنبوب إلى العديد من الأسماء المختلفة وفقًا لهيكلها الداخلي ، أو وفقًا لوضع التدفق المتوسط ​​داخل المبادل الحراري للقذيفة والأنبوب ، أو تطبيقاتها ، مثل المكثف ، والمبرد ، والسخان ، والتسخين المسبق ، والمرجح ، والمصيدة الباردة ، ومكثف التمرير متعدد الأنابيب ، ومبادل حراري على شكل حرف U ، ومبادل حراري للرأس العائم ، ومبادل حراري لصندوق التعبئة ، وما إلى ذلك ، بأسماء عديدة.

تصنف Wuxi Hongdinghua Chemical Equipment Co.، Ltd. العديد من المبادلات الحرارية للقذيفة والأنبوب وفقًا لمواضع التثبيت الخاصة بهم باستخدام مصطلحات أكثر سهولة ومفهومة:

غلاف عمودي وأنبوب مبادل حراري

غلاف أفقي وأنبوب مبادل حراري

الهيكل الأساسي لجميع هذه المبادلات الحرارية بأسماء مختلفة يكاد يكون بنفس البنية أو هيكل مشابه ؛

يتضمن هيكل المبادل الحراري للقذيفة والأنبوب ما يلي:

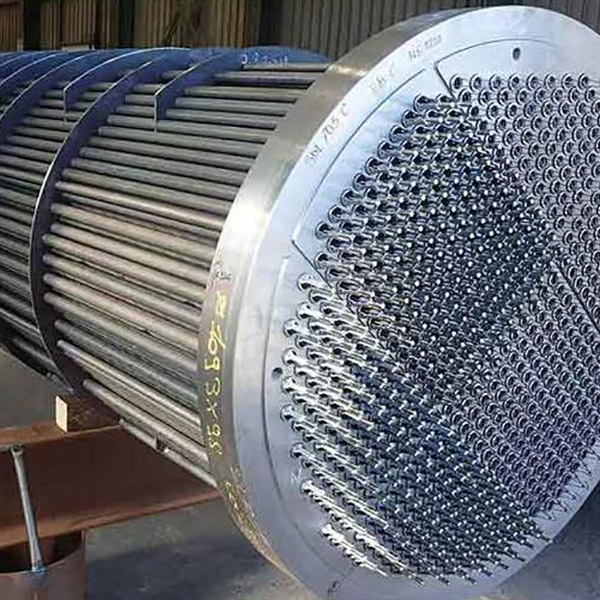

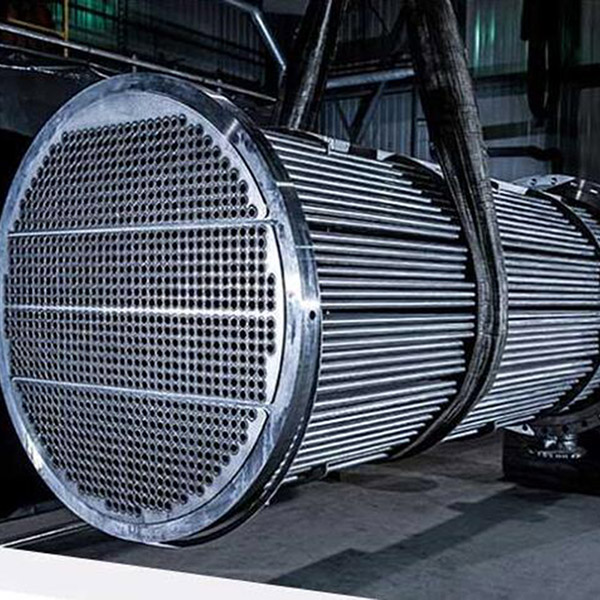

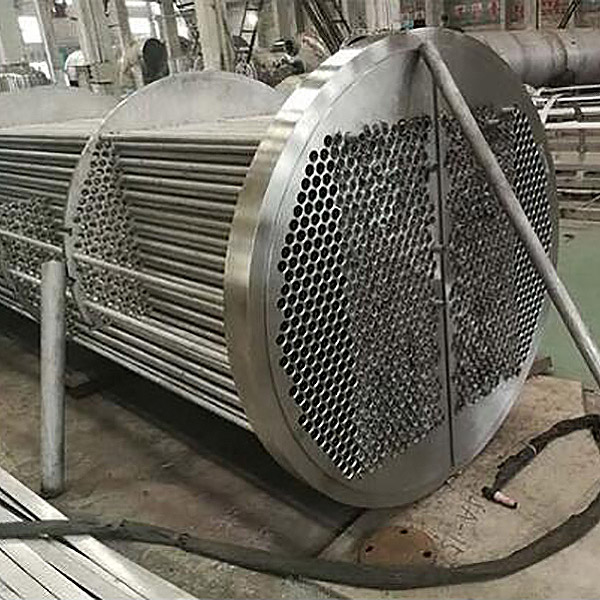

تتكون المبادلات الحرارية ذات الغلاف والأنبوب بشكل أساسي من غطاء محرك السيارة (غطاء متكامل) ، وألواح أنبوبية ، وأنابيب ، وأغلفة ، وألواح حاجز. الأنابيب مستقيمة أو على شكل حرف U. لتحسين كفاءة نقل الحرارة للمبادلات الحرارية ، يمكن أيضًا استخدام الأنابيب الملولبة والأنابيب ذات الزعانف وما إلى ذلك. يشتمل نمط تخطيط الأنابيب على مثلثات متساوية الأضلاع ومربعات ومربعات زاوية ومثلث زاوية.

خصائص وتطبيقات المبادل الحراري ذي الأنبوب الصدفي الأفقي:

يتكون المبادل الحراري الأفقي والأنبوب من غلاف وحزمة أنبوبية تحتوي على العديد من الأنابيب ، ويتم التبادل الحراري بين السوائل الباردة والساخنة من خلال جدران الأنبوب. كمعدات التبادل الحراري القياسية التقليدية ، تُستخدم المبادلات الحرارية ذات الغلاف الأفقي والأنبوب على نطاق واسع في الصناعة الكيميائية وتكرير النفط والصناعات البتروكيماوية والطاقة والطاقة النووية والأجهزة الصناعية الأخرى ، خاصة في المبادلات الحرارية ذات درجة الحرارة العالية والضغط العالي والمبادلات الحرارية واسعة النطاق ، والتي تحتل ميزة مطلقة.

تفاصيل المبادل الحراري الأفقي ذو الأنبوب الصدفي:

عادة ، يمكن أن يصل ضغط العمل للمبادلات الحرارية ذات الغلاف الأفقي والأنبوب إلى 4 ميجا باسكال ، ودرجة حرارة التشغيل أقل من 200 درجة مئوية. في بعض الحالات ، يمكن أيضًا تحقيق ضغط ودرجة حرارة أعلى. بشكل عام ، قطر القشرة أقل من 1800 ملم ، وطول الأنبوب أقل من 9 أمتار. في بعض الحالات ، توجد أيضًا أنابيب أكبر أو أطول.

يعمل سطح جدار حزمة الأنبوب المغلق في الغلاف كسطح لنقل الحرارة للمبادل الحراري الداخلي. يتميز المبادل الحراري للأنبوب والغطاء الأفقي بهيكل بسيط ، وتكلفة منخفضة ، ومقطع عرضي واسع التدفق ، وسهل التنظيف ؛ ومع ذلك ، فإن معامل نقل الحرارة منخفض ومساحة الأرضية أقل من تلك الموجودة في غلاف النوع الأفقي والمبادل الحراري للأنبوب. يمكن تصنيعها من مواد هيكلية مختلفة (المواد المعدنية بشكل أساسي) ويمكن استخدامها في درجات حرارة وضغوط عالية ، مما يجعلها أكثر استخدامًا على نطاق واسع. تشتمل المبادلات الحرارية ذات الغلاف الأفقي والأنبوب على مبادلات حرارية لمياه بخار ذات أنبوب ثابت أفقي ، ومبادلات حرارية لمياه بخار الماء وقذيفة أفقية مع مفصل التمدد ، ومبادلات تسخين بخار الماء الأفقي على شكل حرف U وأنبوب بخار ومبادلات تسخين المياه ، ومبادلات تسخين المياه الأفقية على شكل حرف U وأنبوب البخار الأنبوبي. معلمات التحكم الرئيسية للمبادلات الحرارية للغلاف والأنبوب هي منطقة التسخين ، ومعدل تدفق الماء الساخن ، وسعة التبادل الحراري ، ومعلمات الحرارة المتوسطة.

هيكل لوح الأنبوب الثابت بسيط نسبيًا ومضغوط وغير مكلف ، ولكن لا يمكن تنظيف الجزء الخارجي من الأنبوب ميكانيكيًا. يتم توصيل هذا النوع من حزمة أنبوب المبادل الحراري بلوحة أنبوبية ملحومة بكلا طرفي القشرة ومتصلة بغطاء علوي. تم تجهيز الغطاء العلوي والغطاء بمدخل ومخرج السوائل. عادة ، يتم تثبيت سلسلة من الحواجز العمودية على حزمة الأنبوب خارج الأنبوب. في نفس الوقت ، يكون الاتصال بين الأنبوب ولوحة الأنبوب والصدفة صلبًا ، بينما داخل الأنبوب وخارجه عبارة عن سائلين بدرجات حرارة مختلفة.

يتم توصيل لوح أنبوب واحد لمبادل حراري للرأس العائم بالصدفة بشفة ، بينما لا يتم توصيل لوحة الأنبوب الأخرى بالصدفة ، بحيث يمكن للأنبوب أن يتوسع وينكمش بحرية عند تسخينه أو تبريده. ومع ذلك ، يتم توصيل الغطاء العلوي بصفيحة الأنبوب هذه ، والتي تسمى "الرأس العائم". لذلك ، يسمى هذا النوع من المبادلات الحرارية مبادل حراري للرأس العائم.

ميزتها هي أنه يمكن سحب حزمة الأنبوب لسهولة التنظيف ؛ لا يغير تمدد حزمة الأنبوب من قيود الغلاف ، لذلك عندما يكون الفرق في درجة الحرارة بين وسيطتي المبادل الحراري كبيرًا ، لن يكون هناك إجهاد حراري ناتج عن الاختلاف في التمدد الحراري بين حزمة الأنبوب والقشرة.

مبادل حراري للأنبوب على شكل حرف U ، يتم ثني كل أنبوب على شكل حرف U ، ويتم تثبيت كلا الطرفين على نفس لوحة الأنبوب. يمكن سحب كل أنبوب بحرية لحل مشكلة التعويض الحراري. يجب أن يكون ممر الأنبوب عبارة عن تمريرين على الأقل ، ويمكن سحب حزمة الأنبوب للتنظيف ، ويمكن أن يكون الأنبوب مفتوحًا للتمدد. المزايا هي هيكل بسيط وخفيف الوزن ومناسب لدرجات الحرارة المرتفعة وظروف الضغط العالي.

يمكن أن يوسع أحد طرفي حزمة أنبوب المبادل الحراري المعبأ التمدد الحر ، والهيكل أبسط من نوع الرأس العائم ، والتكلفة أقل من نوع الرأس العائم.

1. نوع المبادل الحراري: A: أنبوبي نوع B: U- أنبوب نوع C: نوع رأس عائم

2. منطقة التبادل الحراري: ______ متر مربع (ã ¡)

3. ضغط العمل: جانب الأنبوب ______MPa جانب الهيكل ______MPa

4. درجة حرارة العمل: جانب الأنبوب ______ â جانب الصدفة ______ â

5. المواد:

جانب الأنبوب A: 20 # £ B: S30408 ​​£ C: S32168 £ D: S31603 £ E: Other

جانب الهيكل أ: Q235B £ B: S30408 ​​£ C: S32168 £ D: S31603 £ F: غير ذلك

6. مواصفات أنبوب التبادل الحراري (القطر وسماكة الجدار):

7. النوع: أ: عمودي ب: أفقي

8. جانب الأنبوب: أ: ممر الأنبوب الفردي £ B: الممرات المزدوجة للأنبوب £ C: أربعة ممرات الأنبوب £ D: ستة ممرات الأنبوب £
