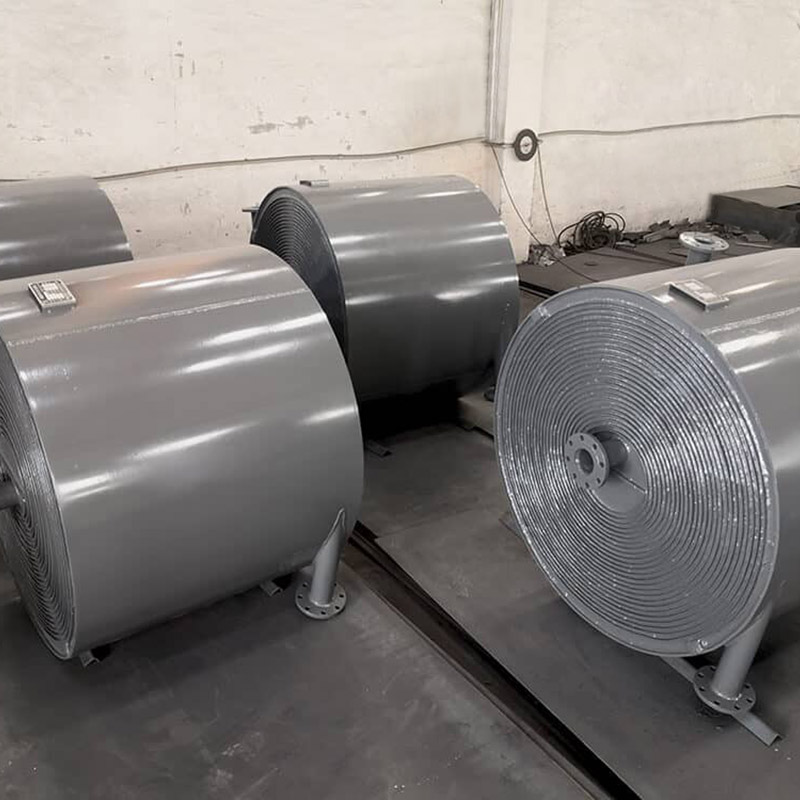

مبادل حراري ذو لوحة لولبية غير قابلة للفصل
  • مبادل حراري ذو لوحة لولبية غير قابلة للفصلمبادل حراري ذو لوحة لولبية غير قابلة للفصل

مبادل حراري ذو لوحة لولبية غير قابلة للفصل

مرحبًا بكم في Wuxi Hongdinghua Chemical Equipment Co. ، Ltd هي الشركة المصنعة المهنية ، ونود أن نقدم لك مبادل حراري ذو لوحة لولبية غير قابلة للفصل وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب.

إرسال استفسار

وصف المنتج

من بين الأنواع المختلفة من المبادلات الحرارية التي تصنعها شركة Wuxi Hongdinghua Chemical Equipment Co.، Ltd. ، غالبًا ما يتم اختيار المبادل الحراري للوحة اللولبية غير القابلة للفصل من قبل العملاء.

الخصائص الهيكلية للمبادل الحراري اللولبي غير القابل للفصل:

يتم تشكيل المبادل الحراري للوحة اللولبية غير القابلة للفصل عن طريق دحرجة لوحين رقيقين متوازيين من الكربون أو الفولاذ المقاوم للصدأ ، مما يشكل زوجًا من قنوات التدفق الحلزونية المنفصلة عن بعضها البعض. تتدفق السوائل الباردة والساخنة في قناتين مفصولة بلوح حلزوني كسطح نقل الحرارة. يتم لحام فاصل القناة بين الصفيحتين للحفاظ على المسافة بين القنوات وأيضًا زيادة صلابة اللوح اللولبي. يتم تثبيت لوحة تقسيم مركزية في وسط المبادل الحراري لفصل القناتين الحلزونيتين. توجد ألواح تغطية أو رؤوس ملحومة في الأعلى والأسفل ، بالإضافة إلى أنابيب مدخل ومخرج لسائلين. بشكل عام ، يوجد زوج واحد من المداخل والمخرج على الحافة المحيطية (يمكن أن يكون أنبوب التوصيل مماسيًا أو شعاعيًا) ، بينما يقع الزوج الآخر على المحور. جميع القنوات الطرفية ملحومة ومختومة ، مع أداء ختم جيد.

تطبيق مبادل حراري ذو لوحة لولبية غير قابلة للفصل:

إنها مناسبة للصناعات مثل الكيمياء ، البترول ، المذيبات ، الأدوية ، الأطعمة والمشروبات ، الآلات ، المنسوجات ، المعادن ، درفلة الفولاذ ، التكويك ، إلخ. يمكنها إجراء التبادل الحراري للبخار والبخار ، والتبادل الحراري بين الغاز والسائل ، والتبادل الحراري للسائل السائل ، كما أنها مناسبة أيضًا للوسيط عالي اللزوجة الذي يتطلب التبادل الحراري تحت درجة حرارة عالية أو ظروف ضغط مرتفع لتحقيق متطلبات عملية التركيز والتسخين والتبريد والتسخين.

تفاصيل مبادل حراري ذو لوحة لولبية غير قابلة للفصل:

يتميز المبادل الحراري للوحة اللولبية غير القابلة للفصل بالمزايا التالية من حيث الأداء:

1. الكفاءة الحرارية العالية: يمكنها الاحتفاظ بنوعين من سوائل التبادل الحراري بمعدلات تدفق منخفضة ، وتحفيز الاضطراب ، وتحسين كفاءة نقل الحرارة. يمكن أن يكون اختلاف درجة الحرارة في الوسط صغيرًا مثل 1 â ، مما يؤدي إلى فقدان بسيط للحرارة ؛ تحت نفس خسارة الضغط ، تكون كفاءة نقل الحرارة من 3 إلى 5 أضعاف تلك الخاصة بالمبادل الحراري الأنبوبي (الغلاف والأنبوب) ؛ يمكن أن تصل كفاءة استرداد الحرارة إلى أكثر من 99٪.

2. لها هيكل مدمج ، حجم صغير ، ومساحة أرضية صغيرة ، والتي تمثل حوالي 30٪ من مساحة المبادل الحراري الأنبوبي (غلاف وأنبوب).

3. تكلفة تصنيع منخفضة

4. عملية مرنة

5. سهل التركيب والتنظيف والصيانة ، مع القدرة على التنظيف الذاتي. بسبب التدفق اللولبي المتوسط ​​، ليس من السهل إيداع الأوساخ ؛ سهل التنظيف ، يمكن غسله بالبخار أو المحلول القلوي ، بسيط وسهل التشغيل ، مناسب لتركيب أجهزة التنظيف.

6. مقاومة منخفضة: أنبوب التوصيل الموجود على الغلاف يعتمد هيكلًا مماسيًا. يتدفق الوسط عبر قناة واحدة ، مما يسمح بمعدل تدفق أعلى من المبادلات الحرارية الأخرى. فقدان ضغط منخفض ، يمكن استخدامه للتعامل مع بخار أو غاز كبير السعة ؛

7. يمكن الجمع بين وحدات متعددة للاستخدام: عندما يتعذر على جهاز واحد تلبية متطلبات الاستخدام ، يمكن الجمع بين عدة أجهزة ، ولكن يجب أن تتوافق المجموعة مع اللوائح التالية: التركيبة المتوازية ، والجمع المتسلسل ، والتباعد بين الأجهزة والقنوات هو نفسه. مزيج هجين: قناة واحدة متوازية وقناة واحدة في سلسلة.

8. عند استخدام المبادلات الحرارية ذات الألواح الحلزونية غير القابلة للفصل للتبادل الحراري للبخار ، يجب تجهيز مياه التبريد المتداول. عندما يتجاوز الضغط المتوسط ​​ودرجة الحرارة نطاق التطبيق ، يجب اختيار هياكل مبادل حراري أخرى مثل المبادلات الحرارية للغلاف والأنبوب.

9. احتياطات لتشغيل المبادلات الحرارية ذات الألواح الحلزونية غير القابلة للفصل

(1) عندما يتم إيقاف فصل البخار ، يجب أن تكون درجة الحرارة على جانبي المدخل والمخرج الملاط للمبادل الحراري أقل من 40 درجة مئوية.

(2) يجب استخدام المبادل الحراري للوحة اللولبية وفقًا للمتطلبات المحددة لتجنب التلف. يعتبر المبادل الحراري للوحة اللولبية غير القابلة للفصل من معدات التبادل الحراري الفعالة والموفرة للطاقة ومنخفضة الاستثمار مع أداء ممتاز.

مبادل حراري ذو لوحة لولبية غير قابلة للفصل
