ما هي الخصائص الهيكلية للمبادل الحراري القشرة والأنبوب؟

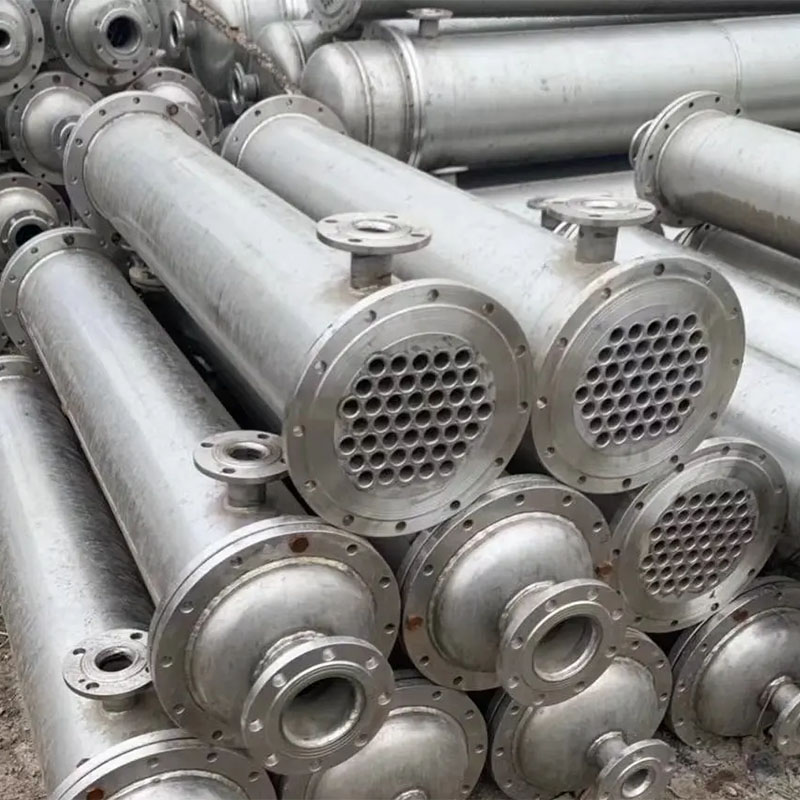

الخصائص الهيكليةالقشرة العمودية والأنبوب المبادل الحراريتنعكس في تصميم مسار نقل الحرارة المتعامد لجانب الأنبوب والسوائل الجانبية القشرة. يحد وعاء الضغط الأسطواني ورقة الأنبوب لتشكيل تجويف عزل Medium Dual-Medium. يتم ترتيب مجموعة حزمة الأنبوب في خط مستقيم في اتجاه الجاذبية. يوجه السطح المموج للوافل السائل الجانبي الصدفي لتشكيل الاضطراب لتعزيز نقل الحرارة الحراري. يتبنى هيكل الختم لصندوق الأنبوب وشفة القشرة حشية على شكل إسفين غير متماثل لتشكيل آلية ختم مركبة للتحميل المسبق المحوري والقيود الشعاعية.

بنية الاتصال متعددة النقاط لإطار دعم حزمة الأنبوب منالقشرة العمودية والأنبوب المبادل الحرارييدرك توزيع الإجهاد الموحد في ظل ظروف التمدد الحراري ويمنع ارتداء الحركة الدقيقة بين جدار الأنبوب والحيرة. يقلل المخروط المخروط في مدخل الصدفة من خطر تآكل السوائل للصف الأول من الأنابيب من خلال إعادة بناء مجال السرعة. تعوض سعة التشوه المرنة لحزمة الأنبوب على شكل حرف U الفرق في تمدد المواد الناجم عن اختلاف درجة الحرارة ، ومفصل التمدد بين ورقة الأنبوب والقشرة يمتص الإجهاد الحراري للنظام. يتيح تصميم حزمة الأنبوب القابل للإزالة الأساسي للمبادل الحراري للأنبوب والأنبوب للوحدة بأكملها نزوحها على طول المحور العمودي ، مما يوفر مساحة للحركة الخطية للتنظيف الميكانيكي لجانب الأنبوب.

الفجوة الحلقية بينالقشرة العمودية والأنبوب المبادل الحراريتمتلئ الأصداف بطبقة مخزن مؤقت للغاز الخامل لمنع مسار التلوث المتبادل عند التسرب المتوسط. يعمل قسم مربع الأنبوب على تحسين نسبة تقسيم قناة التدفق وفقًا لفرق درجة الحرارة المتوسط ​​اللوغاريتمي لتحسين كفاءة نقل الحرارة المضادة. يتم التحقق من انحناء المربح المضادة للتأثير بواسطة ديناميات السوائل الحسابية للتخلص بفعالية من ظاهرة فصل الطبقة الحدودية في السائل الجانبي القشرة. هذا النموذج الهيكلي يبسط عملية تصريف الوسائط عالية اللزوجة من خلال خصائص جاذبية الذات ، وتستخدم فرق الكثافة لتحقيق التقسيم الطبقي الطبيعي لتدفق الطور السائل الغاز.
