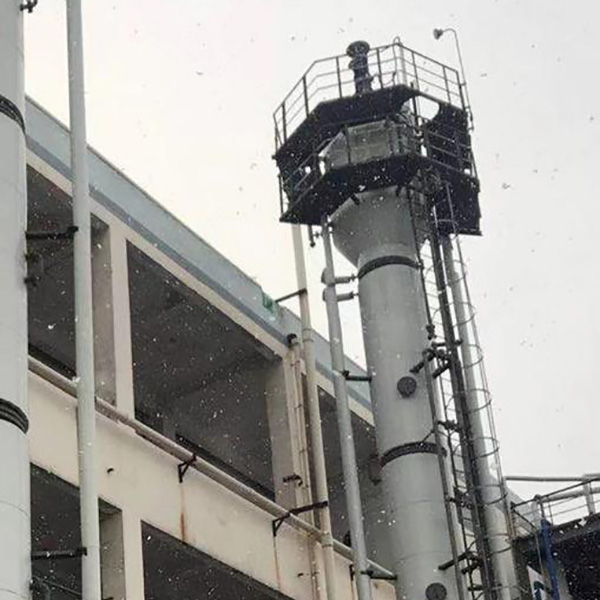

أعمدة أو أبراج استخراج دوارة صناعية

، Ltd كشركة مصنعة مهنية عالية الجودة لأعمدة أو أبراج الاستخراج الدوارة الصناعية ، يمكنك أن تطمئن لشراء أعمدة أو أبراج استخراج دوارة صناعية من مصنعنا وسنقدم لك أفضل خدمة ما بعد البيع والتسليم في الوقت المناسب. Wuxi Hongdinghua Chemical Equipment Co.، Ltd.ï¼ HDHï¼ هي أيضًا شركة محترفة لتصميم وإنتاج أبراج الاستخراج. تستخدم أبراج الاستخراج الدوارة لفصل أو تصنيع السوائل المختلطة المعقدة.

برج الاستخراج الدوار عبارة عن معدات استخراج دقيقة ، وتتمتع Wuxi Hongdinghua بفهم ومعرفة فريدة في تصميم وتصنيع برج الاستخراج الدوار.

خصائص وتطبيق برج الاستخراج الدوار

1. مساحة أرضية أقل وتكلفة صيانة منخفضة

2. قدرة معالجة عالية ، مناسبة للإنتاج المستمر.

3. كفاءة عالية ، وانخفاض احتباس المذيبات

برج الاستخراج الدوار عبارة عن معدات فصل فعالة لها تطبيقات واسعة في مجالات مثل المواد الكيميائية الدقيقة والأدوية ومعالجة التلوث البيئي.

تفاصيل برج الاستخراج الدوار

برج الاستخراج الدوار عبارة عن معدات استخراج برجية من النوع الذي يتم تحريكه ميكانيكيًا ، ويتكون من ثلاثة أجزاء: قسم التصفية العلوي ، وقسم الخلط ، وقسم التصفية السفلي. قسم الخلط على شكل أسطواني ، وينقسم الجزء الداخلي إلى سلسلة من غرف الاستخراج بواسطة حواجز دائرية ثابتة. منتصف حلقتي الحلقة الثابتة عبارة عن قرص دوار ثابت ، يدور مع عمود التحريك. أثناء التشغيل ، يدخل الطور الثقيل (الطور العضوي) والمرحلة الخفيفة (الطور العضوي) إلى البرج من الأعلى والأسفل على التوالي ، ويشكلان تماسًا معاكسا للتيار داخل البرج. تحت تحريك قرص دوار ثابت ، تشكل المرحلة المشتتة قطرات سائلة ، مما يزيد من حجم نقل الكتلة. بعد اكتمال عملية الاستخراج ، تتدفق المراحل الخفيفة والثقيلة من أعلى وأسفل البرج ، على التوالي.

في برج الاستخراج الدوار ، توجد أقراص متعددة من نفس الحجم والمسافة متصلة بواسطة أعمدة دوارة في المنتصف ، تسمى الأقراص الدوارة ، والتي تدور بشكل موحد مع دوران الأعمدة. يتم فصل القرص الدوار بواسطة أقراص دائرية من نفس الحجم والمسافات المثبتة على جدار البرج ، ويسمى القرص الثابت. محلول (بكثافة منخفضة) يدخل البرج باستمرار من الجزء السفلي ، ويتدفق نحو الجزء العلوي بسبب الطفو ، ويتكسر وينتشر إلى قطرات بفعل الطرد المركزي للقرص الدوار المستمر ، ومذيب آخر (بكثافة أعلى) يدخل البرج باستمرار من الجزء العلوي ، ويتدفق لأسفل تحت الجاذبية ، ويملأ البرج بأكمله. تتشتت القطرات المشتتة في المحلول المستمر ، وتتلامس مع المذيب من خلال القطرات ، ويتم إذابة واحد أو أكثر من المكونات في المحلول بشكل انتقائي في مذيب مستمر لنقل الكتلة.

يتم حساب عدد الأقراص الدوارة والتباعد والهياكل الأخرى لبرج الاستخراج الدوار بناءً على عوامل مثل مواصفات المواد الخام ودرجة الفصل المطلوبة والنقاء.

يتكون برج الاستخراج الدوار من أسطوانة عمودية بحلقة دائرية ثابتة أفقية. يربك الحلقة الثابتة عبارة عن لوحة مسطحة ذات فتحة مركزية ، ويقسم الحاجز الدائري الثابت الأسطوانة إلى صف من غرف الاستخراج. توجد حلقة متحركة في وسط حجرة الاستخراج ، بقطر أصغر قليلاً من قطر فتحة الحاجز الدائري الثابت. يتم تثبيت صف من الحلقات المتحركة بالتوازي مع عمود الدوران ، بحيث يمكن تثبيت الحلقة المتحركة والعمود بشكل ملائم في برج الاستخراج الدوار. يقع قسم الخلط بين شفتين في المنتصف ، حيث يتم الانتهاء بشكل أساسي من عملية نقل الكتلة السائلة. الحافة الوسطى العلوية لقسم اللوحة العلوية هي قسم الفصل العلوي ، وتستخدم لتوضيح السائل الخفيف ؛ الجزء الأوسط من الحافة السفلية إلى الجزء السفلي من الحافة عبارة عن قسم فصل سفلي يستخدم لتوضيح السائل الثقيل. يتم تركيب لوحة غربال كبيرة المسام أعلى وأسفل قسم الخلط. يدخل الطور الثقيل إلى البرج من أسفل لوحة الغربال ، بينما يدخل طور الضوء البرج من أعلى لوحة الغربال. تتمثل وظيفة لوحة الغربال في تقليل إثارة السائل وتعزيز تأثير فصل الطور لقسم التوضيح.

مثل غيرها من معدات استخراج البرج ، أثناء التشغيل ، تدخل المراحل الخفيفة والثقيلة برج الاستخراج الدوار من الجزأين السفلي والعلوي للبرج ، على التوالي. تأتي المرحلتان في البرج في اتصال معاكس ، وتحت تأثير القرص الدوار ، تشكل المرحلة المشتتة قطرات سائلة صغيرة ، مما يزيد من مساحة نقل الكتلة بين السائلين. تتدفق المراحل الخفيفة والثقيلة التي تكمل عملية الاستخراج من مخرج السائل الخفيف ومخرج السائل الثقيل ، على التوالي.

البيانات الفنية التالية مهمة لتصميم برج استخراج دوار

1. كثافة المواد الخام ، كثافة المستخرج ؛

2. بعد معرفة سعة المعالجة (الكمية) ، نسبة المادة إلى المستخرج ، يمكن تحديد قطر برج استخراج لوحة الغربال ؛

3. هل أجريت اختبارًا صغيرًا أو حالة التشغيل الحالية لنوع الغلاية؟ الغرض الرئيسي هو معرفة عدد دورات الاستخراج اللازمة التي يمكنها تلبية متطلبات العملية ، بحيث يمكن تحديد ارتفاع قسم الاستخراج ؛

4. وقت طبقات المواد ، والذي يمكنه حساب حجم الأسطوانة لقسم التصفية ؛

5. هل هناك ظاهرة استحلاب؟ إذا كان الأمر كذلك ، ينبغي النظر في منفذ الصرف الصحي في قسم متعدد الطبقات ؛

6. ما هي قيمة الرقم الهيدروجيني للمادة وخصائصها ، مما يجعلها ملائمة لاختيار مواد المعدات (المواد المناسبة لبناء برج استخراج لوحة الغربالï¼ ؛
